导波雷达液位计

产品特点:导波雷达液位计是采用微波技术来检测料位的高科技产品,该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点。

一、产品概述

导波雷达液位计是采用微波技术来检测料位的高科技产品,该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点,采用世界上先进的大规模集成电路,将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。



二、测量原理

导波雷达液位计发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离,被测容器总高度是已知数,进一步可得出介质的物位高度,其原理图如下。


三、主要特点

导波雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。



四、性能参数

1、测量对象:腐蚀性液体

2、测量范围:杆式6m、缆式25米;

3、过程连接:法兰DN50,DN80,DN100,DN150;

4、介质温度:-40~120℃;

5、过程压力:-0.1~2.0MPa;

6、工作频率:100MHz~1.8GHz;

7、测量精度:±10mm;

8、分辨率:1mm;

9、采样:回波采样54次/s;

10、输出电流信号:4~20mA+ HART通讯协议;

11、电源: 24VDC(±10%)纹波电压:1Vpp;

12、耗电量:max22.5mA ;

13、外壳防护等级:IP68;

14、防爆等级:EXiaIICT6 ;

15、两线制接线:仪表供电和信号输出共用一根两芯电缆;

16、电缆入口:M20×1.5

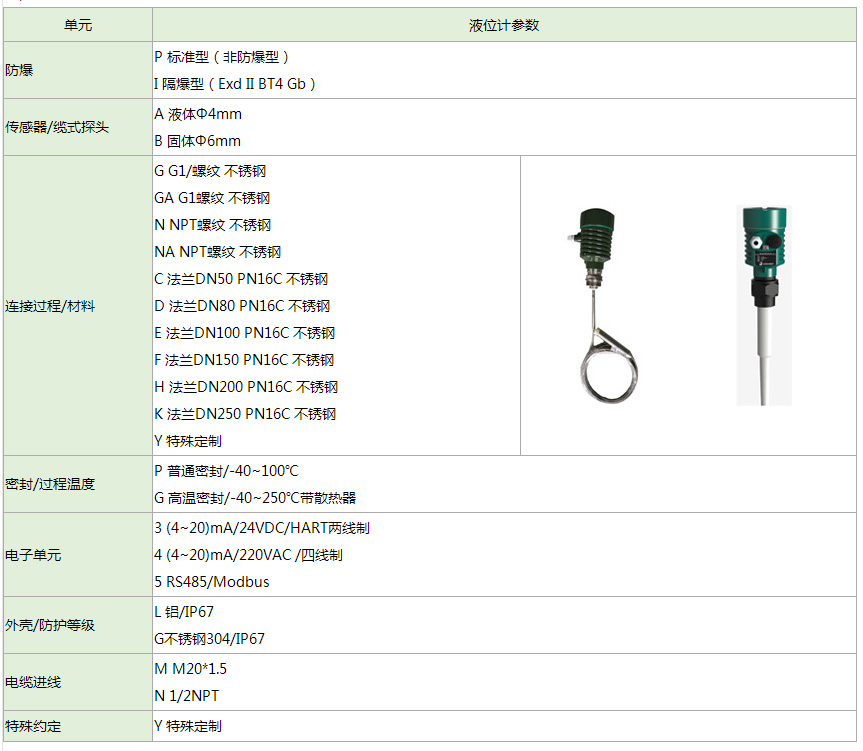

五、产品选型
