浮标液位计

产品中心 > 液位仪表 > 浮标液位计

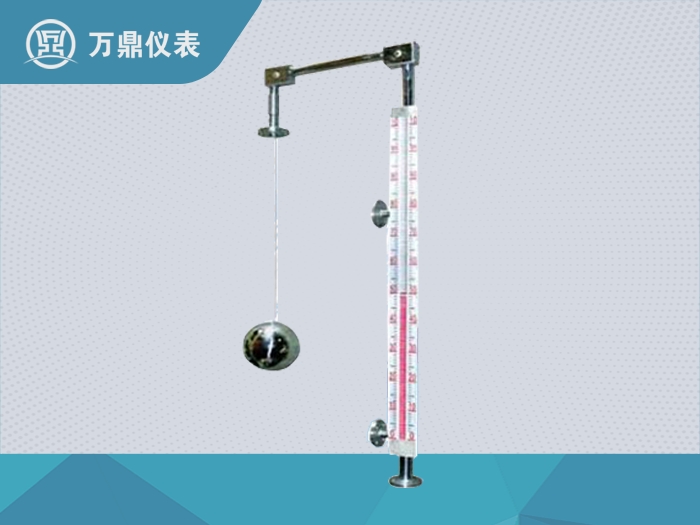

浮标液位计

产品特点:浮标液位计是一种简易的液位测量仪表,适用于石油化工系统中贮有腐蚀介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量。

一.产品概述

浮标液位计是一种简易的液位测量仪表,适用于石油化工系统中贮有腐蚀介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量,以解决人工测量液位的困难。重锤探 测液位计是依据力学平衡原理设计生产的。当液位处于某一高度时浮标重量为W,重锤指针(浮子)重量为W1,浮标浸在液体中所受到的浮力为F,系统摩擦力为f。在平衡状态下: W-F-W1-f=0当液位上升时,浮力F增大,W、W1、和f均不变,上式平衡破坏,重锤指针(浮子)下滑。直到F力减少到原来值,新的平衡才建立。如F力一直在增大,即 液位一直在上升,指针一直下滑。反之,液位下降,则重锤指针上升,以此来指示液位的高度。当钢带浸浮在液体中某一位置静止时,浮子、钢丝绳(或钢带)、重锤及指针所受的重力、钢带所受液体的浮力与系统摩擦力处于平衡状态。当液位变化时,浮力F将随之改变,系统原有的平衡受到扰动将重新达到动态平衡。液位的变化导致浮子位置的发生改变,重锤带动指针上下移动,在标尺上可以清晰直观的显示容器内液位变化的情况。标尺板的顶端标示液面的零位,底端标示液面的满量程。指针随着物位的变化而变化,进而连续地指示出液位的高低。


二.技术参数

1、测量范围:0~20m内任意选择

2、指示精度:±20mm

3、工作压力:常压或±200mmH2O(带V型密封管)

4、使用介质温度:-30~+300℃

5、使用介质密度:≥0.4g/cm3

6、导向钢丝安装垂直度:≤±5mm

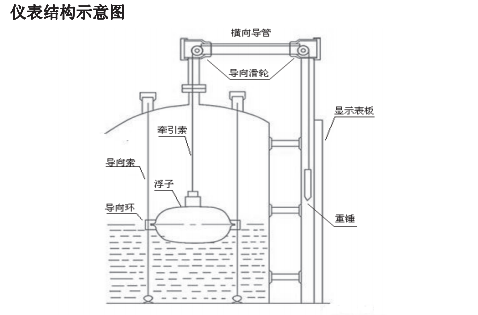

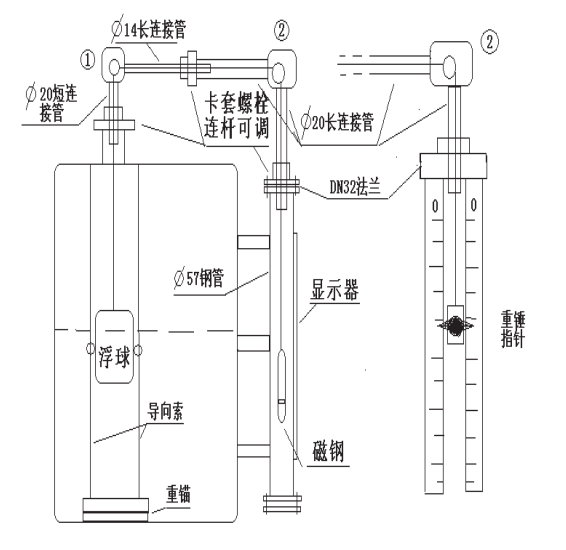

三.安装示意图
